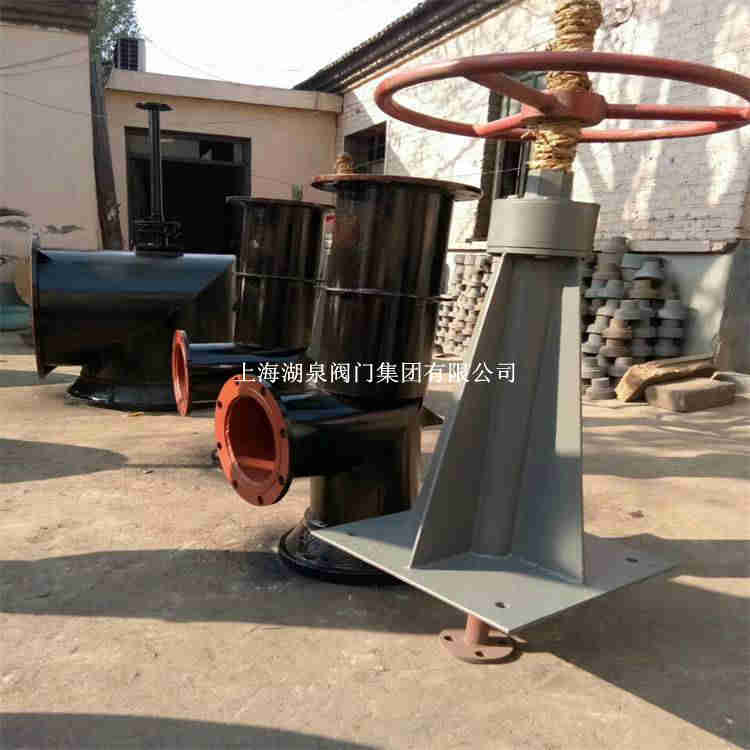

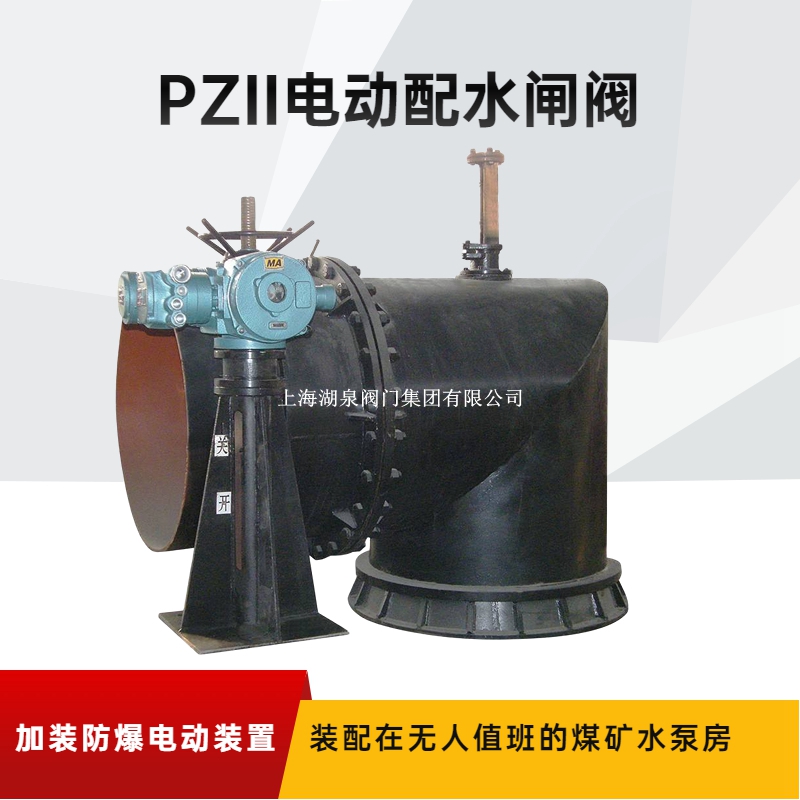

濰坊礦用電動配水閘閥生產廠家
配水閘閥組成及作用：
1, 操縱裝置：設計中采用手輪和螺母固定在一起,操縱桿僅作上移動而不旋轉,為了減少旋轉,為了減少旋轉手輪時的阻力加上了滾珠采用滾動摩擦方式。
2,,閘閥：閘閥由閥體,閥舌,錐形密封環等部件組成,閥體為直角彎管式焊接件,錐形密封環是***配水閘閥密封性能好壞的關鍵部位,為整體鑄造,用法蘭與閥體連接,發舌與閥桿的連接方式為鉸接式。
3, 連接操縱桿和閥桿的便是連接桿。
4, 法蘭短管：作為配水巷和配水閘閥之間的連接管以PZI-800為列，代號意思：
主要性能規范
|
型號 |
PXWII（I）-400 |
PXWII（I）-500 |
PXWII（I）-600 |
PXWII（I）-800 |
PXWII（I）-1000 |
PXWII（I）-1200 |
|
|
公稱通徑 |
400 |
500 |
600 |
800 |
1000 |
1200 |
|
|
介質和溫度 |
水、≦80℃ |
||||||
|
公稱壓力（MPa） |
0.1（試驗壓力0.25） |
||||||
|
操作行程 |
220 |
220 |
290 |
300 |
350 |
350 |
|
|
配套電動裝置型號 |
ZB20-24 |
ZB20-24 |
ZB30-24 |
ZB30-24 |
ZB45-24 |
ZB60-24 |
|
|
電機功率（Kw） |
0.55 |
0.55 |
0.75 |
0.75 |
1.1 |
1.5 |
|
|
額定電流 （A） |
660V |
1.39 |
1.39 |
2 |
2 |
2 |
2.6 |
|
380V |
2.2 |
2.2 |
2.62 |
2.62 |
4 |
4.12 |
|
|
閥門型號 |
DN |
D |
D1 |
D2 |
D3 |
d |
H1 |
h1 |
h2 |
h3 |
h4 |
||||||||||
|
PXWII（I）-400 |
400 |
540 |
495 |
90 |
120 |
35 |
1066 |
250 |
462 |
523 |
1250 |
||||||||||
|
PXWII（I）-500 |
500 |
640 |
600 |
90 |
120 |
35 |
1066 |
300 |
512 |
673 |
1250 |
||||||||||
|
PXWII（I）-600 |
600 |
760 |
705 |
90 |
135 |
45 |
1066 |
350 |
602 |
768 |
1250 |
||||||||||
|
PXWII（I）-800 |
800 |
960 |
920 |
90 |
135 |
45 |
1066 |
450 |
702 |
868 |
1250 |
||||||||||
|
PXWII（I）-1000 |
1000 |
1160 |
1120 |
110 |
160 |
50 |
1315 |
550 |
842 |
1119 |
1500 |
||||||||||
|
PXWII（I）-1200 |
1200 |
1450 |
1380 |
110 |
160 |
50 |
1315 |
600 |
1010 |
1300 |
1500 |
||||||||||
|
|
|||||||||||||||||||||
|
閥門型號 |
a1 |
a2 |
b1 |
b2 |
C |
C1 |
C2 |
n×d1 |
n×d2 |
n×d3 |
n×d4 |
||||||||||
|
PXWII（I）-400 |
300 |
300 |
400 |
400 |
410 |
260 |
70 |
4×ф19 |
2×ф15 |
4×ф17 |
16×ф23 |
||||||||||
|
PXWII（I）-500 |
300 |
300 |
400 |
400 |
470 |
340 |
70 |
4×ф19 |
2×ф15 |
4×ф17 |
16×ф23 |
||||||||||
|
PXWII（I）-600 |
300 |
300 |
400 |
400 |
520 |
360 |
80 |
4×ф19 |
2×ф19 |
4×ф17 |
20×ф25 |
||||||||||
|
PXWII（I）-800 |
300 |
300 |
400 |
400 |
625 |
460 |
80 |
4×ф19 |
2×ф19 |
4×ф17 |
24×ф30 |
||||||||||
|
PXWII（I）-1000 |
400 |
400 |
500 |
500 |
720 |
560 |
100 |
4×ф19 |
2×ф19 |
6×ф22 |
27×ф30 |
||||||||||
|
PXWII（I）-1200 |
400 |
400 |
500 |
500 |
820 |
660 |
100 |
4×ф19 |
2×ф19 |
6×ф22 |
30×ф30 |
||||||||||
|
H（mm） |
5000 |
4500 |
4000 |
3500 |
|
|
h （mm） |
PXWII（I）－400/500 |
3765 |
3265 |
2765 |
2265 |
|
PXWII（I）－600/800 |
3497 |
2997 |
2497 |
1997 |
|
|
PXWII（I）－1000/1200 |
3100 |
2600 |
2100 |
1600 |
|
。
